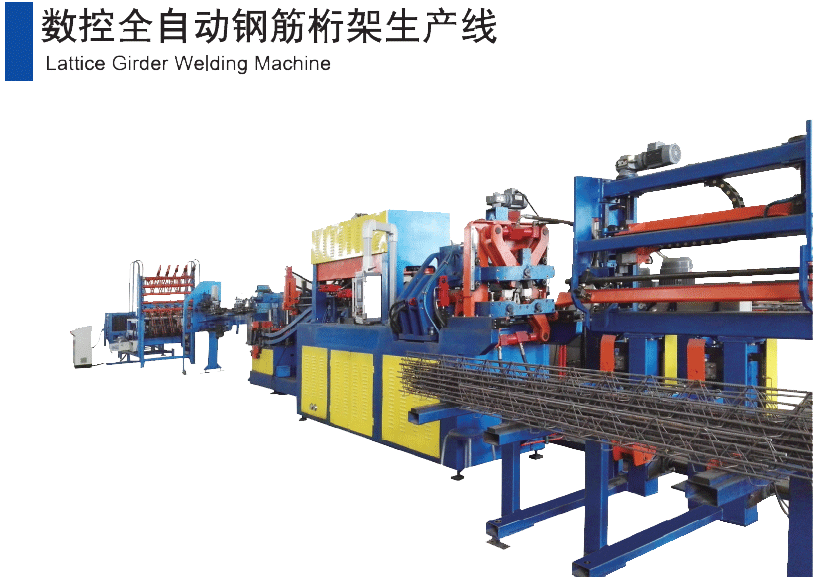

数控钢筋桁架生产线是我公司在引进欧洲技术基础上，加以创新改进。相对于欧洲设备，对钢筋的适应性更好，主筋可以直接用热轧钢筋直接生产，伺服电机控制的剪切机构，剪切范围广泛。设备的突出特点是，可实现高速稳定生产，常用规格钢筋桁架班产约4-6千米
一，功能介绍：

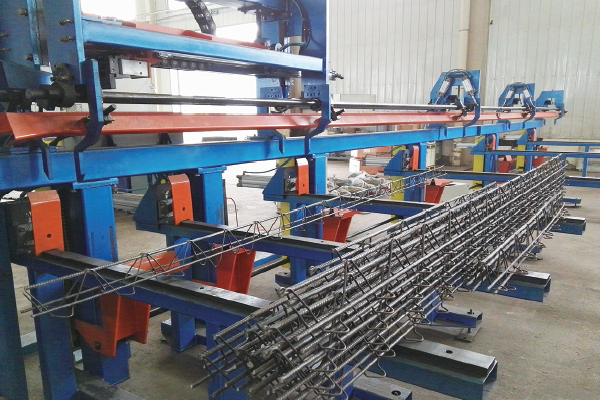

该生产线用于将5-12mm的冷、热轧带肋钢筋五根，从五个盘条的原料开始，经过盘条放线、自动钢筋调直、弦筋弯折、自动焊接成型、底角弯折、自动剪切、自动收集为一体的自动化生产线，较终的成品为三角形的专用钢筋桁架制品，主要的用途为预制混凝土叠合板，高铁用双块式轨枕式结构及钢筋桁架楼承板结构；整条生产线由一名操作人员操作，较快生产速度为每分钟8-12米。
二，技术特点：

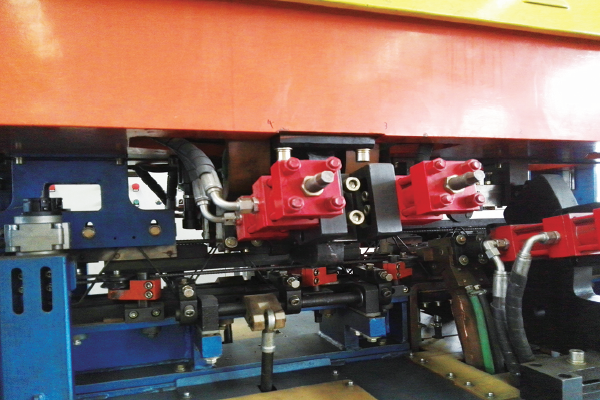

伺服电机控制的传动系统，生产的钢筋桁架长度更*。德国力士乐液压系统控制的焊接和剪切机构，生产的钢筋桁架焊点强度更高，设备运行更节能，更稳定。收集机构采用日本和台湾的气动原件，自动对成品桁架进行收集及输送，形成自动化生产，减少人工，提效率高 率。电器控制等零部件均采用*知名品牌，使用寿命长，性能稳定。根据不同客户外部供电情况，可以选配变频焊接控制器。
三，YF400-12型数控钢筋桁架生产线技术参数：
|
项 目 |
单 位 |
数 据 |
|
放线架数量 |
个 |
5 |
|
放线架载重量 |
kg/个 |
2000 |
|
焊接变压器功率 |
KVA |
160*2 |
|
生产桁架高度 |
mm |
70-400 |
|
生产桁架宽度 |
mm |
60-100 |
|
上、下弦钢筋直径 |
mm |
5-12 |
|
侧筋直径 |
mm |
4-8 |
|
生产桁架长度 |
m |
2～12 |
|
桁架生产线速度 |
m/min |
8-12（侧筋用冷轧或冷拔钢筋） |
|
生产线(长*宽*高) |
mm |
43000*4000*4500 |
|
气路压力 |
MPa |
≧0.7 |
|
耗气量 |
m3/min |
0.9 |
